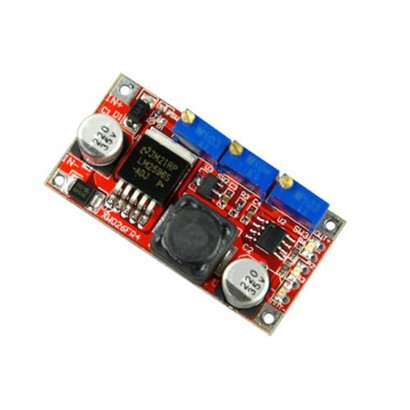

CC-VC step down converter, Stroom en Voltage Begrenzing

Step down converter met instelbare stroom en voltage mogelijkheid

Deze step down converters zijn uitermate geschkit als Driver voor High Power LEds, en het laden van Accus'zoals Li-Ion en Ni-Mh. De module heeft een hoog ingang spaniings bereik tot 32 volt en werkt middels Step Down principe of ook wel Buck Converter

De stroom en de spanning zijn instelbaar middels 2 Trimmers een 3e is voor het afstellen van intervals

De specificaties van deze module zijn als volgt

Werkspanning: 5 tot 35V
Maximaal Vermogen: 3A
Uitgang Spanning: Continu aanpasbaar van 1.25 V tot 30V

• Dropout voltage: 1.5V, er moet 1.5 volt verschil zijn tussen de Ingang en uitgang
  　
• Constante Laadstroom indicator LED,  Lading Indicator LED, zeer fijn en traploos regelbaar
  　
• Afmetingen: 48mm (L) X 24mm (W) X 11.4mm(H), Potmeter niet meegerekend (Met potmeters: height 13 mm).

• Modulevorm: Non isolated step-down constante stroom. Constante voltage module (CC CV). Laad of Drive module.
  　
• Applicatiegebruik: Constante LED Stroombron driver, Lithium Accu lader (inclusief ferroelectric), 4V, 6V, 12V, 14V, 24V Accu Lader, NiCd en NiMH Accu's, Kan gebruikt worden als regelaar voor zonnepanelen en windgenerators.
  　
• Uitgangvoltage:
  1. Continu Aanpasbaar (1.25-30V instelbaar) met Last Regulatie
  2. Statische uitgang vereist  tussen 1.25-30V.
  　
• Instelbaar mode: Sluit de module aan (7-35V), meet de voltage aan de uitgang (gebruik een multimeter) en stel de potmeters in ( Met de klok mee Boost of Step Up, Tegen de klok in buck of Step Down).
  　
• Maximaale uitgang vermogen: 3A, (Bij afname van meer dan 15 wat word een koellichaam aangeraden.).
  　
• Efficientie: 92% (maximaal 92% (Hoe hoger de voltage, des te hoger de efficientie)
  　
• Uitgang Rimpel: 20M bandwidth (alleen als referentie)
  　
• Werktemperatuur: industrielel grade (-40 ℃ to +85 ℃) (wanneer de omgevingstemperatuur boven de 40Graden komt dient het gebruik gereduceerd te worden, of er moet gezorgd worden voor verbeterde warmte afvoer
  　
• Standby stroom: 10mA (12V 4.2V)
  　
• Load Regulatie rate: + 1%
  　
• Voltage regulatie: 0.5%
  　
• Responsetijd: 5% 200uS
  　
• Indicators: Constante stroom indicator LED is rood, Laad LED is rood, Laden voltooid indicator LED is blauw.
  　
• Uitgang Kortsluiting beveiliging: JA, constante stroom setting
  　
• Aansluiten: Draden kunnen direct op de print worden gesoldeerd



  Download hier de Specsheet van de step down converter
